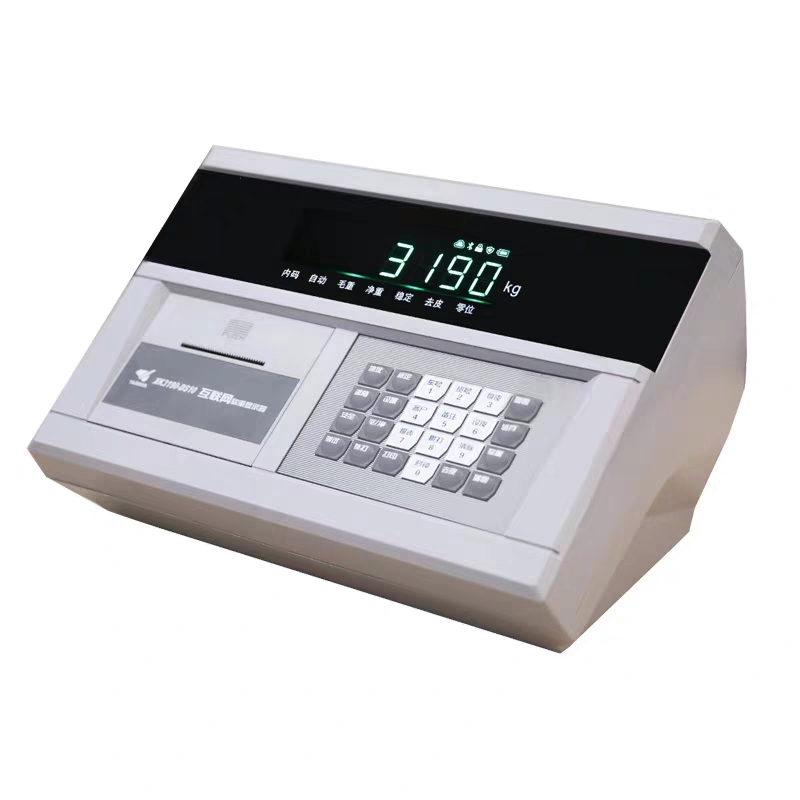

一、地磅XK3190-DS10称重仪表特点

◆配备GPRS物联网接口，配合“衡管家”软件实现物联网功能

◆配备多种防作弊功能，全方位保护计量安全

◆配备多种健康检测功能，大数据过秤规律分析，保证秤的健康使用

◆可连接摄像头、光幕、读卡器、道闸、红绿灯等组成简单的无人值守系统

◆可通过蓝牙连接手机进行标定调试、设置参数等，操作简单

◆可选配：以太网、4～20mA、开关量、Modbus、无线大屏幕接口等多种扩展接口

基本功能：

◆可连接多家耀华协议数字传感器

◆自动/半自动/手动角差修正

◆数字传感器通讯地址修改功能

◆单个传感器数据查看功能

◆二档分度值自动切换；

◆非线性修正功能和标定误差修正功能

◆定时关机功能

◆电子铅封功能

◆配备两路独立的全双工UART，用于连接电脑、PLC等设备，多种通讯方式可选。

◆配备电流环大屏幕通讯口；配备标准并行打印接口

◆配备一路开关量输入和一路开关量（继电器）输出接口

◆称重记录贮存/检查/删除/断电保护

◆可存储1024组车辆牌号和皮重，255组中文货号，255组中文客户号、255组中文备注号，可存储4096组称重记录

二、地磅XK3190-DS10称重仪表技术参数

数字传感器连接

◆连接方式：RS485方式、四六线兼容

◆通讯距离：约1000米

◆连接个数：1～16个

◆传感器通讯协议：上海耀华

◆传感器电源：DC 10V，0.8A（Max）

大屏幕接口

◆信号：20mA电流环，串行输出，传输距离：≤2000米

打印接口

◆可连接宽行打印机：LQ-300K、KX-P1131、KX-P1121 、DS-300

热敏度微打：POS58、T58D  可选配面板式微打

串行通讯接口

◆标准配置： 串口1 - RS232/RS485自适应； 串口2 - RS232

◆电源： AC187～242V;49～51Hz

三、地磅XK3190-DS10称重仪表标定步骤与方法

1.按[标定]  先打开标定开关

2.显示 [DNO **]输入连接的传感器个数

按[8]显示[DNO 08] 例如:8个

按[输入] []仪表自动扫描连接的传感器,如果传感器数量与输入不符则显示”ERR 11”

3.显示[E **]输入分度值

按[1][0]显示[E 10]1/2/5/10/20/50/100/200 可选

按[输入]  例如:10

4.显示[DC *]输入小数点位数(0-4)

按[0] 显示[DC 0] 例如:无小数点 0

按[输入]

5.显示 [FLT *]输入滤波强度(03)

按[1]显示[FLT 1]数字越大,重量越稳定,但反应速度变慢

按[输入]  例如:1

6.显示[PN VWXYZ]输入系统参数

按[1][2][4]显示[PN 00124]V:使用场合 W:零点跟踪速度X:零点跟踪范围Y:置零范围Z:开机置零范围.例如:00124

7.[F ******]输入满量程值

按[3][0][0][0][0]显示[F 30000]若需要标定,须输入F值后,再按[输入];若直接按[输入]则转入第11步;若按[称重]则返回称重状态.

按[输入]

8.显示[NOLOAD]零位确认,此时地磅秤上无货物,并等稳定标志符亮按[输入]

按[输入]

9.显示[ADLOAD1],加载砝码例如:10000

按[1][0][0][0][0]显示[  10000]等稳定标志符亮后

按[输入] 如需非线性修正,则按[检查]进入步骤10,不需要则按[输入]进入步码11

10.显示[ADLOAD *]*为2-5(最多支付5次修正)

按[3][0][0][0][0]显示[   30000]加载砝码比需大于前面一个加载的重量例如:30000

按[输入]等稳定标志符亮后

11.一直按[输入],都是标定参数,不要修改,如不需查看可按[称重]退出标定状态.
