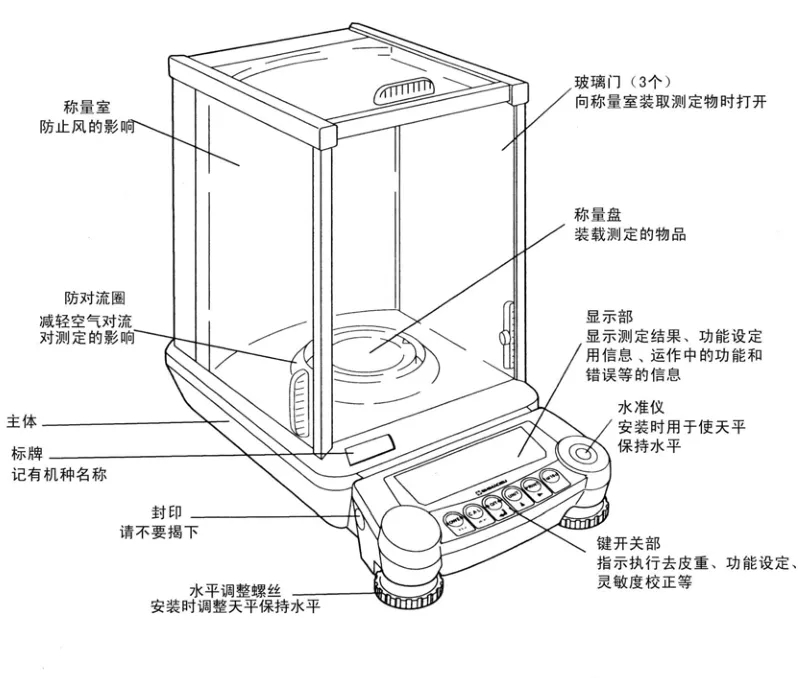

电子天平的构造
01
秤盘
秤盘多为金属材料制成，安装在天平的传感器上，是天平进行称量的承受装置。它具有一定的几何形状和厚度，以圆形和方形的居多。使用中应注意卫生清洁，更不要随意掉换秤盘。
02
传感器
传感器是电子天平的关键部件之一，由外壳、磁钢、靴和线圈等组成，装在秤盘的下方。它的精度很高也很灵敏。应保持天平称量室的清洁，切忌称样时撒落物品而影响传感器的正常工作。
03
位置检测器
位置检测器是由高灵敏度的远红外发光管和对称式光敏电池组成的。它的作用是将秤盘上的载荷转变成电信号输出。
04
PID调节器
PID(比例、积分、微分)调节器的作用，就是保证传感器快速而稳定地工作。
05
功率放大器
其作用是将微弱的信号进行放大，以保证天平的精度和工作要求。
06
低通滤波器
它的作用是排除外界和某些电器元件产生的高频信号的干扰，以保证传感器的输出为一恒定的直流电压。
07
模数(A/D)转换器
它的优点在于转换精度高，易于自动调零能有效地排除干扰，将输入信号转换成数字信号。
08
微计算机
此部件可说是电子天平的关键部件了。它是电子天平的数据处理部件，它具有记忆、计算和查表等功能。
09
显示器
现在的显示器基本上有两种：一种是数码管的显示器；另一种是液晶显示器。它们的作用是将输出的数字信号显示在显示屏幕上。
10
机壳
其作用是保护电子天平免受到灰尘等物质的侵害，同时也是电子元件的基座等。
11
底脚
电子天平的支撑部件，同时也是电子天平水平的调节部件，一般均靠后面两个调整脚来调节天平的水平。
