地磅是电子衡器家族中的重要一员，它的发展在国民经济、国内外贸易等领域的称重计量方面起着越来越重要的作用。
地磅电气部分主要由称重传感器、称重仪表以及接线盒组成，它的工作原理是传感器受重力，使弹性体变形，产生电信号，经接线盒传送到仪表，再由仪表进行数据处理，显示出称重物的量值数。但地磅至少由四只以上传感器组成，由于每只传感器的灵敏度不尽一致，就存在秤的偏载误差，而传感器的内部是封闭的，无法进行调整，接线盒在调整偏载误差方面起着非常重要的作用。
接线盒现在普遍使用的有两种形式：一种是调压式；另一种是调传感器输出式。
从电路图上可以看出调压式的结构比较简单，元器件比较少，因此由部件造成的故障几率非常小。但因为它的输出直接并联，在调整其中一只传感器的输出时，将不可避免的影响到其余几只传感器的工作状态。在对秤调整偏载误差时，相互影响使调整增加了难度和工作量，并且调整的准确度也很难保证，近几年一些生产厂家基本放弃了这种电路板，而采用了第二种电路板（即调传感器输出）。

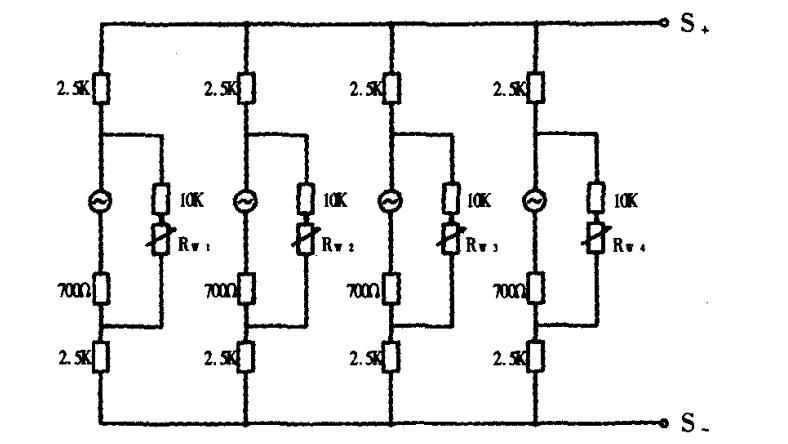

在这个简化电路中可以清楚地看出，2.5kD电阻起着隔离传感器间输出、防止互相干扰的作用，lOkO电阻起到防止电位器RWn调到零位时,将传感器短路无输出。
从传感器的工作原理分析.输出?E ?K
其中：F—传感器所受的力，￡一输入电压(通常为12V), K一传感器在额定载荷下的灵敏度(一般为2m/VF)。
由于受力不变、输人电压也不变，那么调整电位器也就相当于调整了它的灵敏度尺，从而使传感器的输出电压得到改变，达到了调整偏载误差的目的。

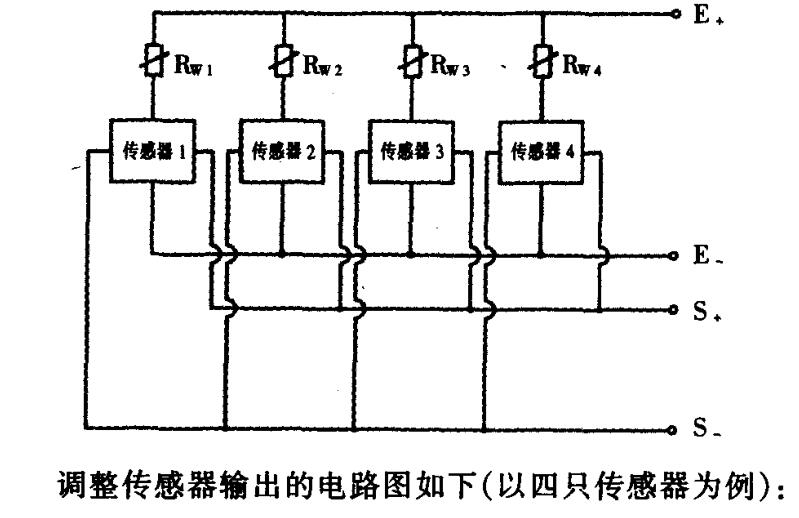

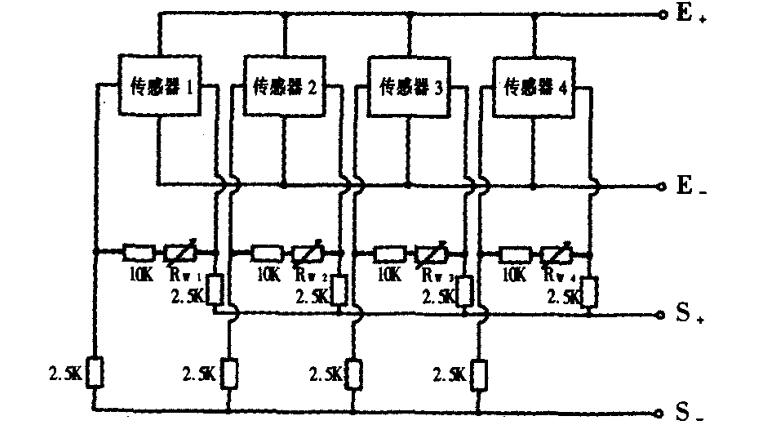

从上述分析看，这种调整方式的电路板不但使传感器间的互相干扰大大降低了，并且使偏载误差的调整更加准确。还有在安装和维修方面，我们可以直接在板上测量每只传感器的输出端电压，从而避免将传感器输出端从线路板上焊下来测量所造成的电路板及其元器件的损坏和传感器工作状调压式电路板的电路图如下（以四只传感器为例）
我们根据戴维南定理对这个电路进行简化，图如下
