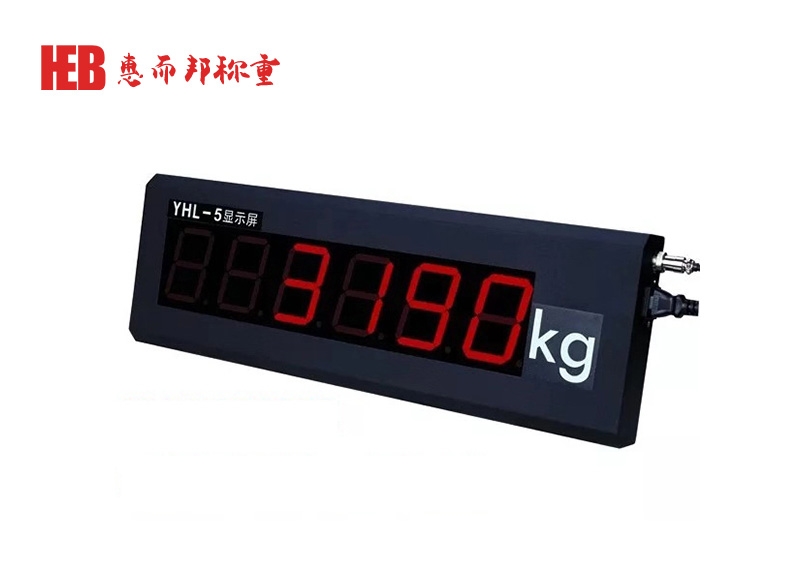

一、本显示器采用超高亮度LED数码管，具有亮度高、发光稳定、可接收二种不同的信号即:
1、标准RS232C串行数据(连续发送方式，波特率为1200)。
2、20mA电流环数据(连续发送方式，波特率为600)。
二、 连接方法:
用2芯屏蔽电缆按表所示将5芯航空插头管脚与仪表连接即可。
三、 显示器出厂按表2方法连接，如用户有特殊要求可按表1自行连接。
四、若显示器发生故障，非专业维修人员请不要打开显示器后盖，请通知经销商或将产品寄回本公司维修。
表1 RS232C方式 表2 20mA方式
|
5芯插头管脚 |
仪表接口端 |
|
5芯插头管脚 |
仪表接口端 |
|
1 |
|
|
1与4短接 |
|
|
2 |
|
|
2 |
+OUT |
|
3 |
TXD |
|
3 |
|
|
4 |
|
|
4 |
|
|
5 |
接地 |
|
5 |
-OUT |
功能特点：
◆超高亮度LED点阵7英寸显示
◆重量显示和广告显示自动切换，切换时机可选择
◆可显示宋体、粗宋体、黑体三种字体的广告或称重数据
◆支持中英文文字广告和点阵图形广告，广告字体、多种移动效果等可设置
◆内置实时时钟，可显示日期、时间、农历、星期、节日、温度等信息
◆金属外壳，内置开关电源，美观可靠，抗干扰能力强
◆可设置衡器厂商加密广告，采取独特的加密技术，极难破JIE
◆电脑配置软件功能齐全、界面友好，具有一键配置功能，方便批量设置
◆标配电流环和全双工RS232接口，通讯协议和波特率自适应
技术参数:
◆显示区域:640mm×160mm，64×16点阵 LED
◆工作电压:AC 100~240V
◆工作/储存温度:-20℃~50℃/-35℃~65℃
◆时钟精度:日误差小于1秒
◆测温范围:- 42℃~99℃，精度约为±2℃
◆通讯接口:
(a ) 电流环接口:可连接称重仪表，传输距离≤1200米
(b ) RS232接口:可连接电脑或称重仪表，传输距离≤30米
(c ) RS485接口(选配):可连接电脑或称重仪表，传输距离≤1000米
◆键盘:两个轻触按键
◆外形:780×260×60(mm)
◆自重:5.6kg
